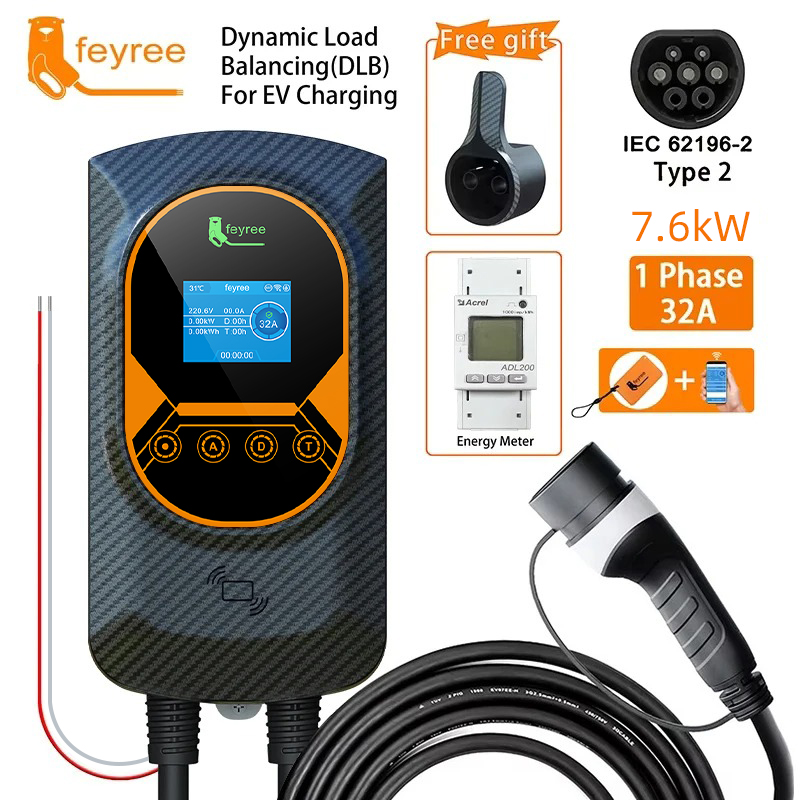

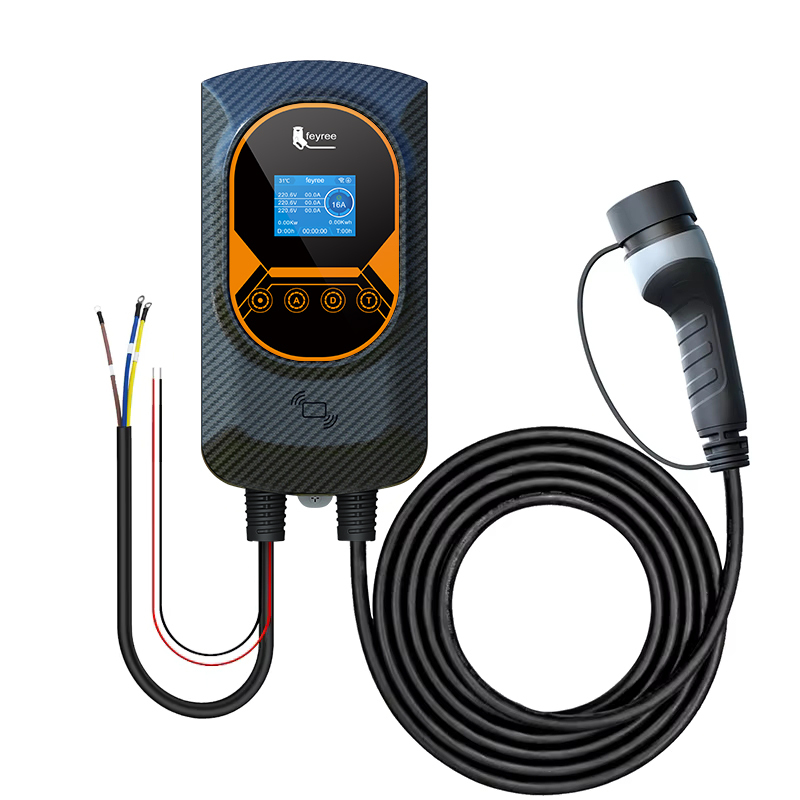

feyree Taurus EV Wallbox : Station de charge intelligente Type 2 avec application et équilibrage de charge dynamique (7,6 kW/11 kW/22 kW)

Les 3 dernières stratégies d'équilibrage de charge dynamique et plans de configuration DLB

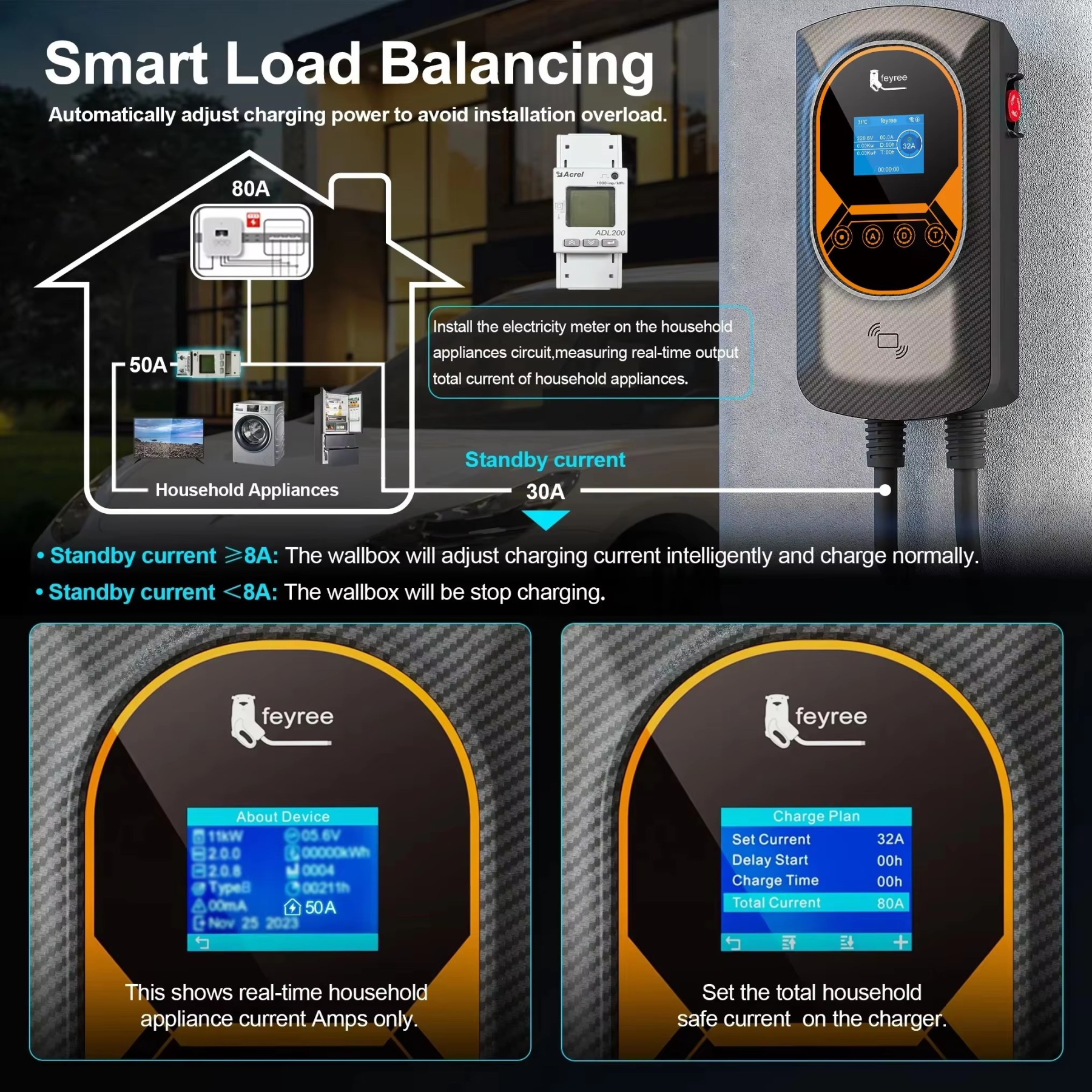

Le courant de veille fait référence à la capacité électrique restante disponible pour le chargeur EV après que les appareils électroménagers ont utilisé leur part. Il est calculé en soustrayant l'utilisation réelle des appareils de la limite de courant total de la maison, agissant comme un tampon pour garantir que le chargeur ne surcharge jamais votre circuit.

En fonction de votre environnement électrique — monophasé ou triphasé — le chargeur propose trois plans DLB. Chaque plan utilise une base de mesure différente pour réguler automatiquement le courant de charge, garantissant que la charge totale ne dépasse jamais la capacité sûre de votre circuit.

Plan A  ·  Monophasé uniquement 7kW Plan A  ·  Triphasé 11/22kW Plan B  ·  Triphasé uniquement 11/22kW

Exemple de courant en temps réel

Compteur

80A

Total

→

Circuit domestique

Appareils  50A

Charge  30A

Veille  0A

→

32A



Veille = Total − Appareils − Charge

Courant total (défini)80 A

Courant de charge30 A

Appareil électroménager50 A

Courant de veille0 A

Formule Courant de veille = Courant total − Appareil électroménager − Courant de charge

Monophasé

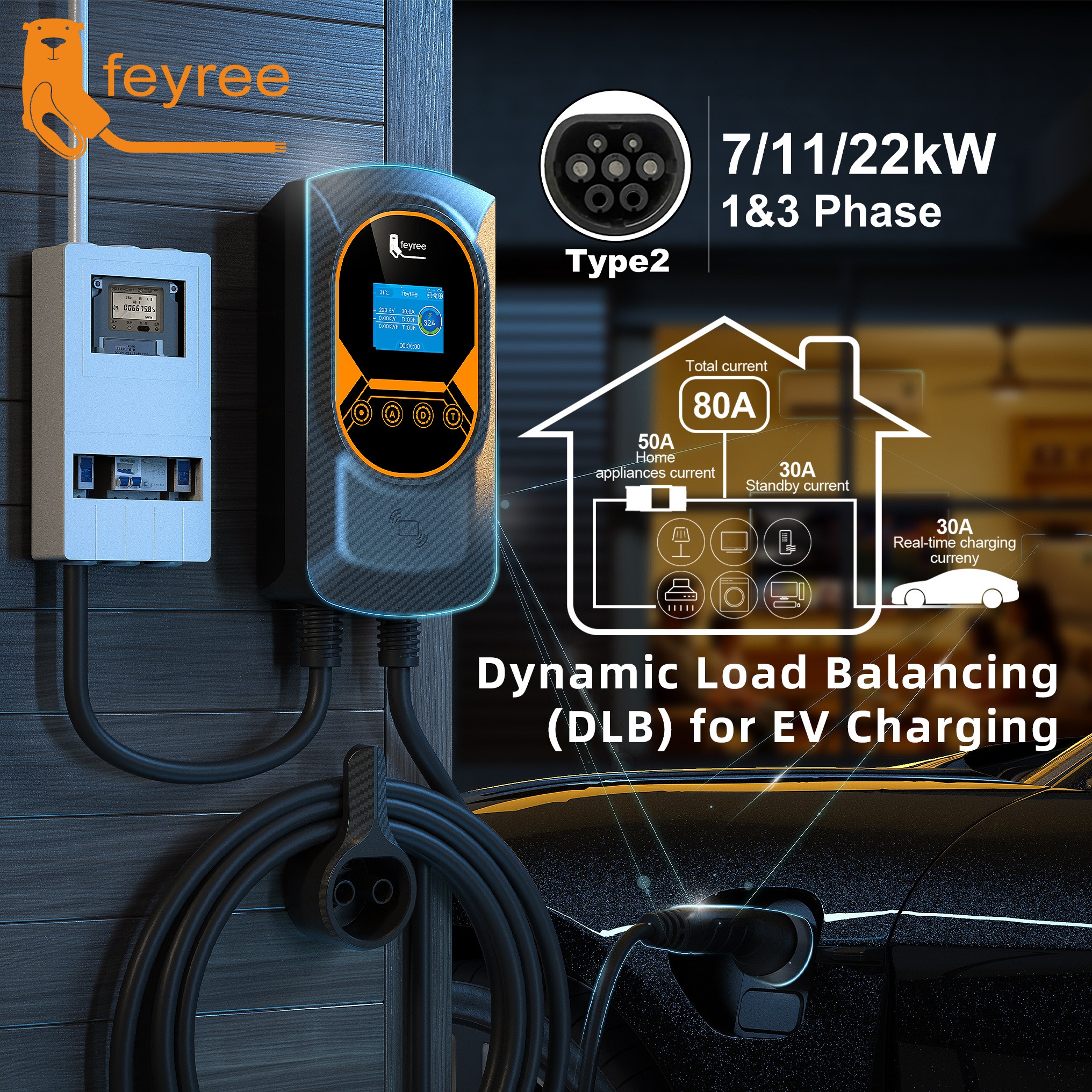

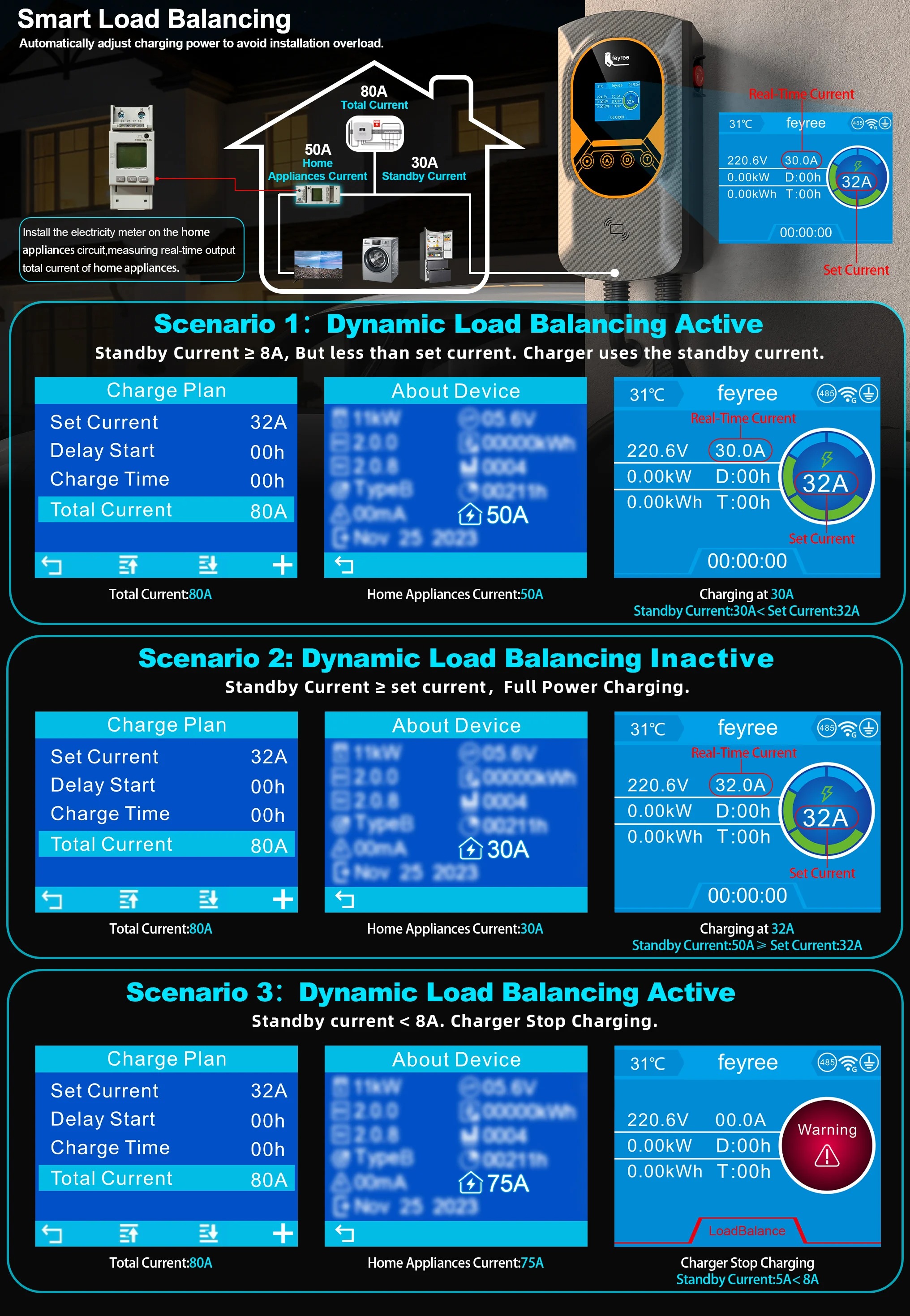

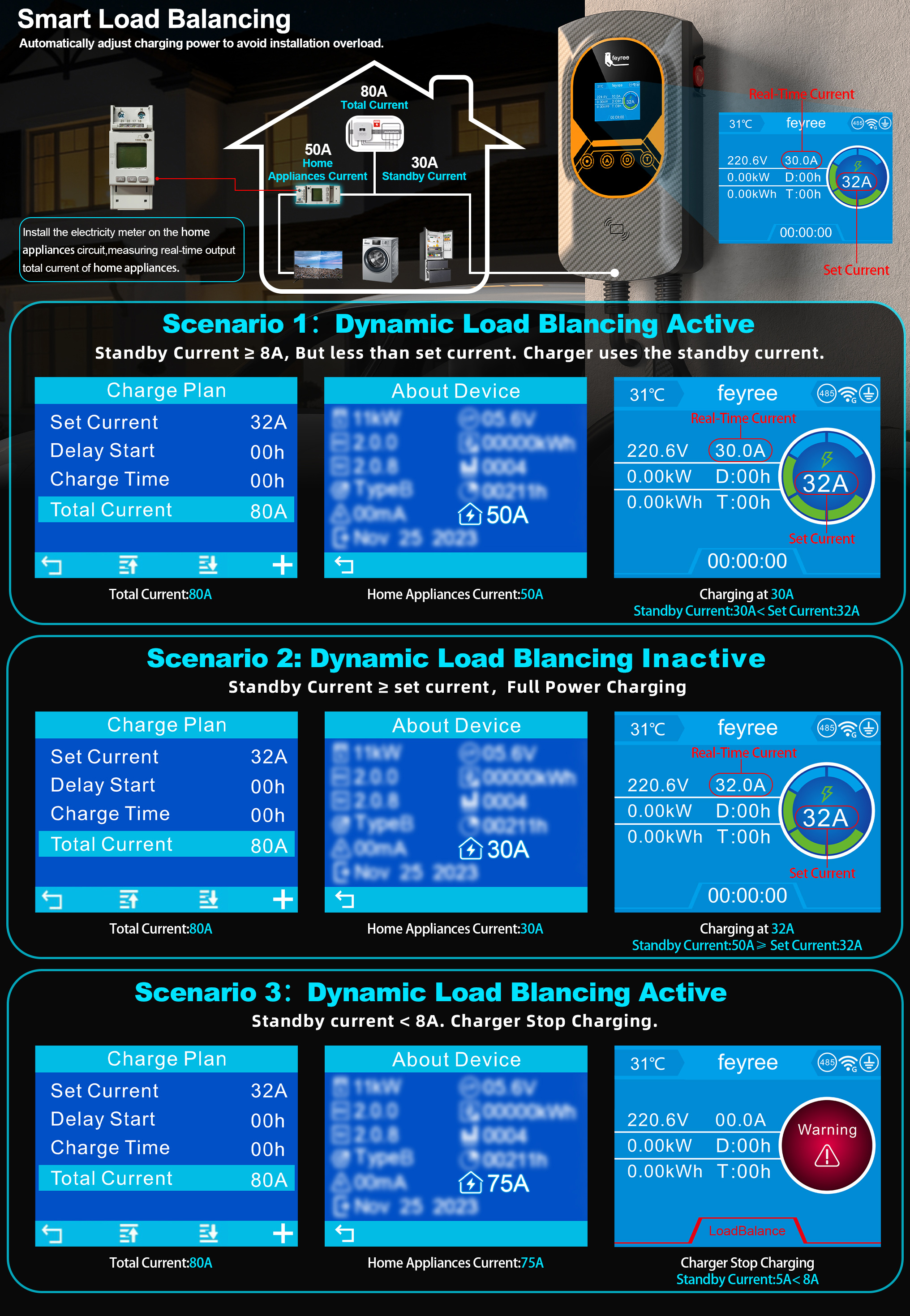

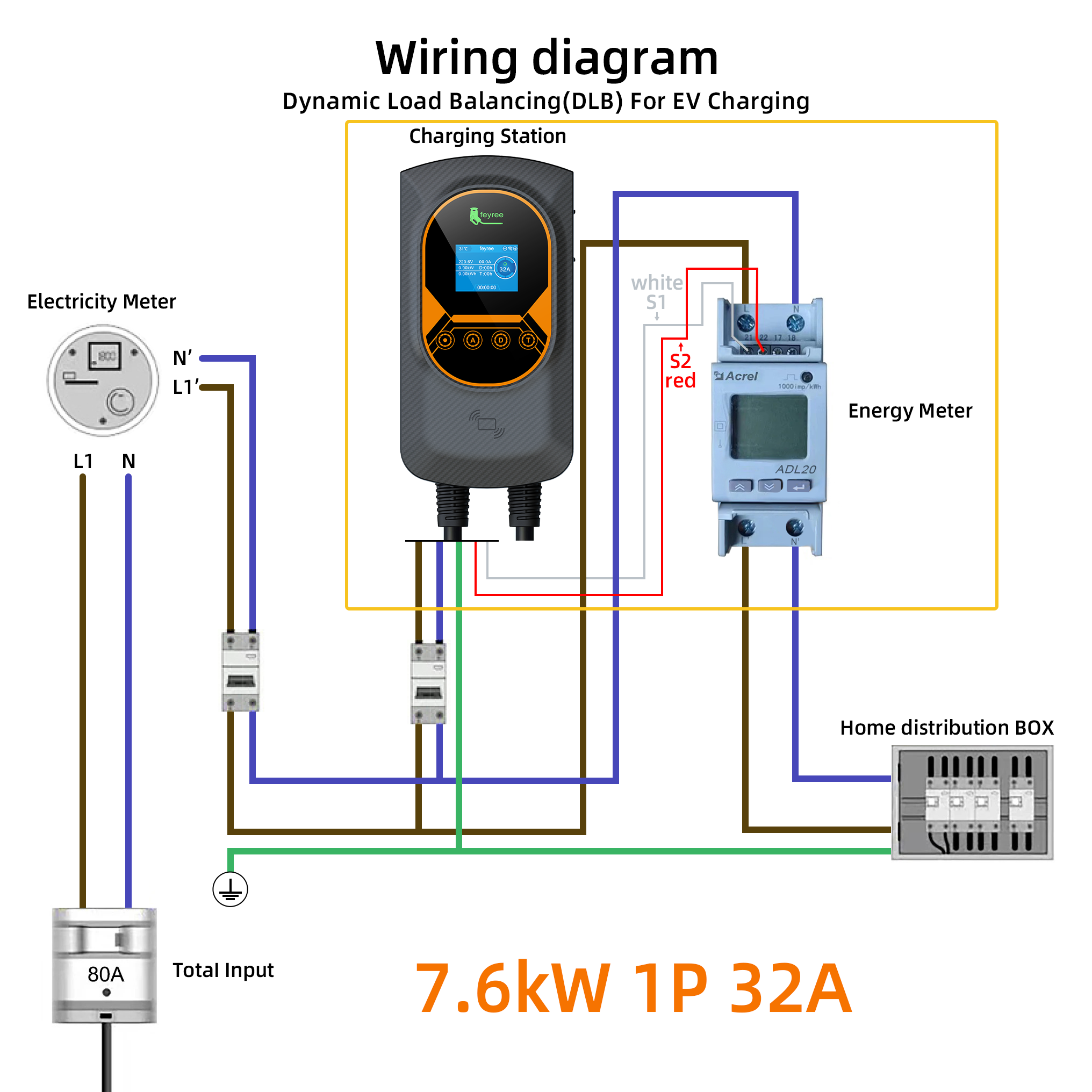

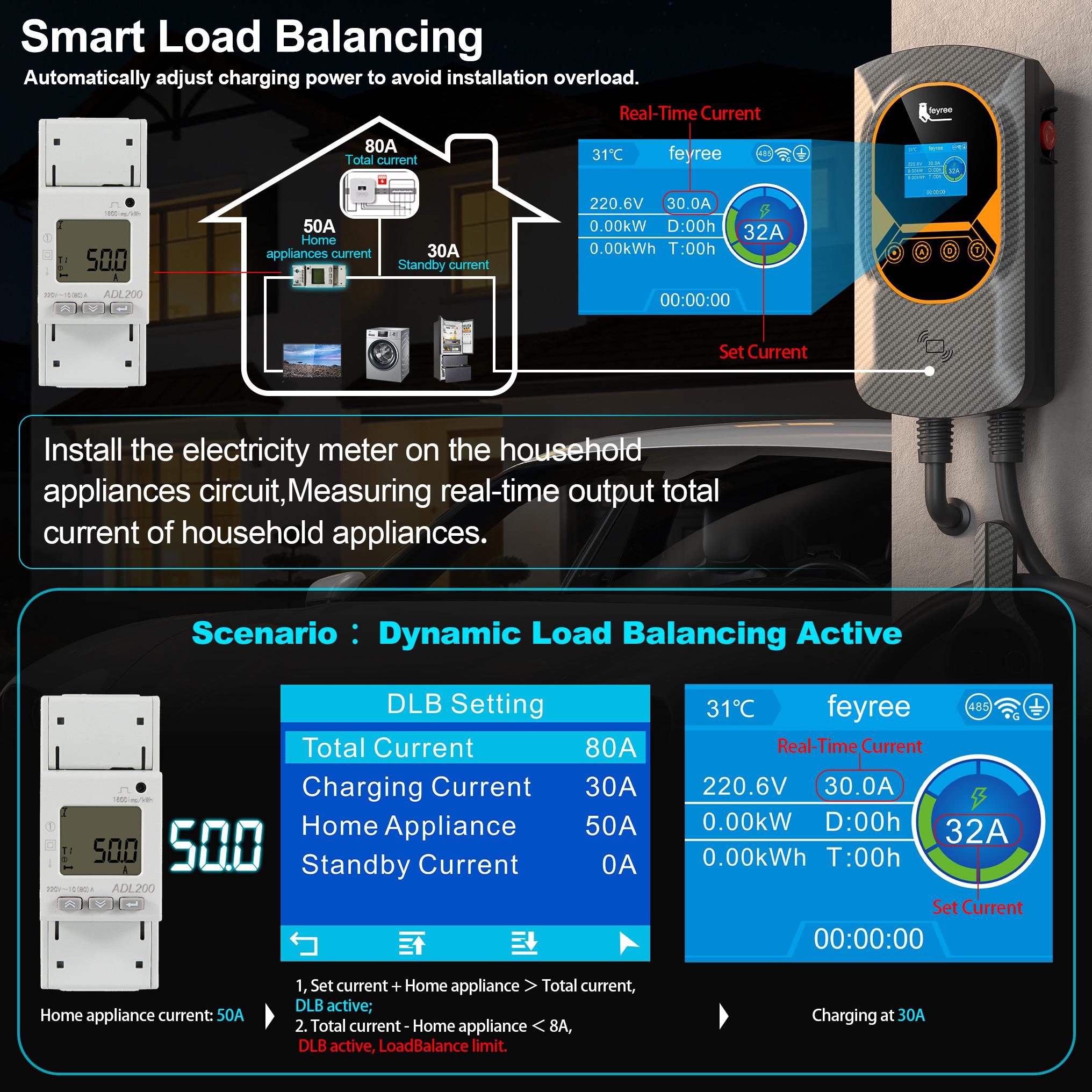

Plan A — Équilibrage de charge dynamique monophasé

DLB surveille le courant du circuit domestique monophasé en temps réel et l'utilise comme base de contrôle. Le chargeur ajuste automatiquement sa puissance de sortie afin que la consommation combinée de la charge et des appareils électroménagers ne dépasse jamais la limite de courant total configurée par l'utilisateur — éliminant ainsi efficacement le risque de déclenchement de votre disjoncteur.

• Courant total (entrée utilisateur) : Capacité de courant maximale par phase, réglable de 8A à 99A. Tout excès déclenchera le disjoncteur.
• Courant de charge : Courant en temps réel tiré par le chargeur pendant la charge.
• Appareil électroménager : Charge totale de tous les autres appareils dans le circuit, excluant la station de charge.
• Courant de veille : Capacité restante = Total − Appareil électroménager − Courant de charge.
• Réduit automatiquement la puissance de charge lorsque la charge domestique augmente.
• Rétablit la vitesse de charge complète une fois que la charge des appareils diminue.

Exemple de courant en temps réel (par phase)

Triphasé
Compteur

L1  30A
L2  30A
L3  50A ▲

Phase max

→

Circuit triphasé

Appareils  20A

Charge  30A

Veille  0A

Phase max : 50A

→

32A



Contrôlé par la phase la plus chargée

Courant total / phase (défini)50 A

Courant de charge30 A

Appareil électroménager20 A

Courant de veille0 A

Logique de contrôle Lit L1, L2, L3 individuellement — la phase la plus élevée fixe la limite de charge. Aucune phase unique ne peut dépasser le courant total défini.

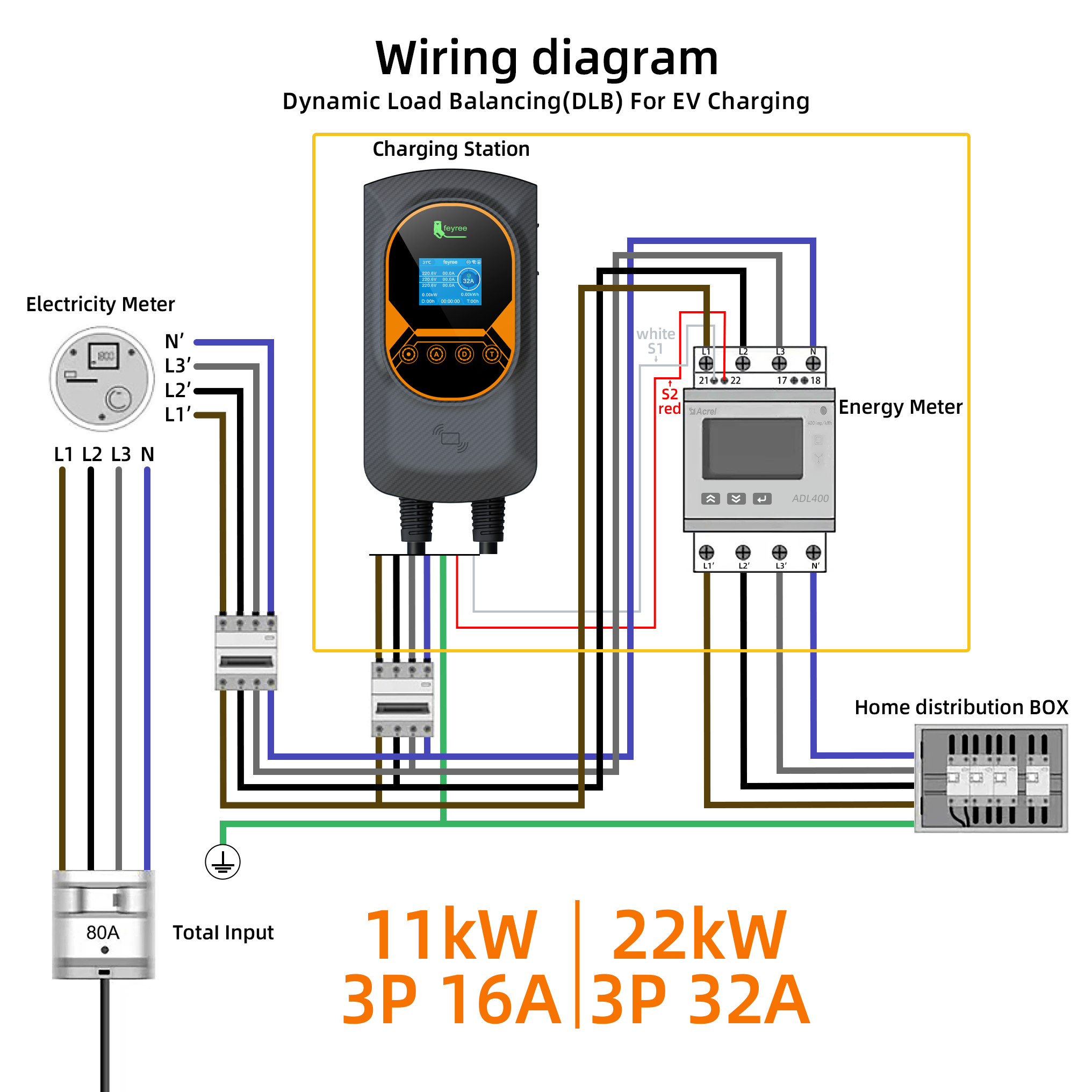

Triphasé

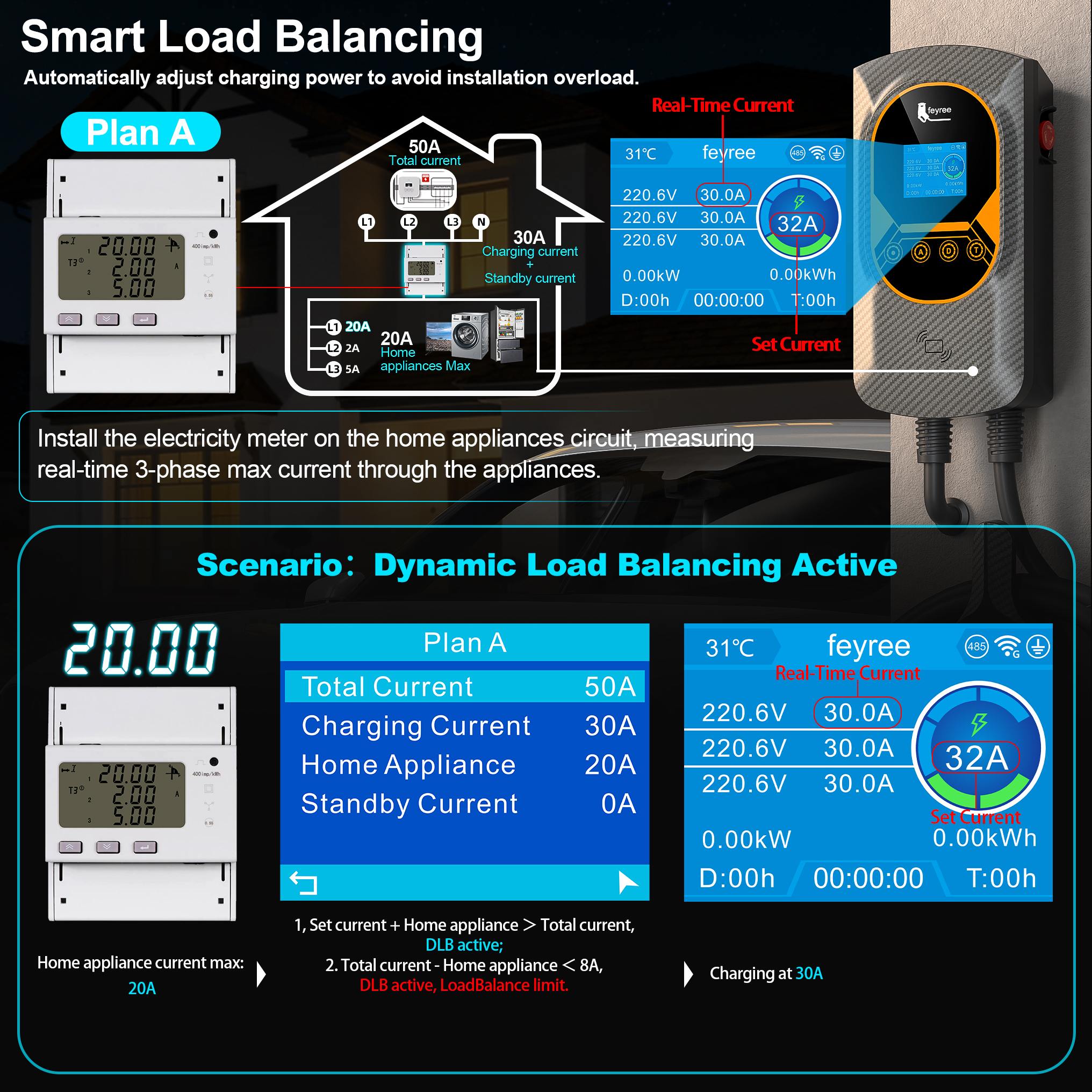

Plan A — Équilibrage de charge dynamique triphasé

DLB surveille le courant de chaque phase (L1 / L2 / L3) individuellement en temps réel. Il prend le courant de la phase la plus élevée comme base de contrôle et ajuste automatiquement la sortie du chargeur, garantissant qu'aucune phase unique ne dépasse sa limite de transport sûre — empêchant les déclenchements causés par un chargement triphasé déséquilibré.

• Courant total (entrée utilisateur) : Capacité de courant maximale par phase (8A–99A). Toute phase dépassant cette limite déclenchera le disjoncteur.
• Courant de charge : Courant de charge en temps réel pendant que le chargeur fonctionne.
• Appareil électroménager : Charge totale de tous les appareils électroménagers sur le circuit triphasé, excluant le chargeur.
• Courant de veille : Capacité restante = Courant total − Appareil électroménager − Courant de charge.
• Max Appareil électroménager : Courant de phase maximal détecté par le compteur d'énergie sur les trois phases, excluant la station de charge.
• La puissance de charge s'ajuste automatiquement en fonction de la phase la plus chargée — protection maximale pour les charges déséquilibrées.

Exemple de courant en temps réel (total triphasé)

Triphasé
Compteur

L1  30A
L2  30A
L3  30A



∑ 90A

Charge
somme totale

→

charge totale triphasée

Ménage  120A

Somme de charge  90A

Somme des appareils  27A

Somme de veille  3A

→

32A

×3ph



Veille = Ménage − Appareil − Charge

Courant domestique (défini)120 A

Somme de charge (triphasé)90 A

Somme des appareils électroménagers27 A

Somme de veille3 A

Formule Somme de veille = Courant domestique − Somme des appareils électroménagers − Somme de charge

Triphasé uniquement

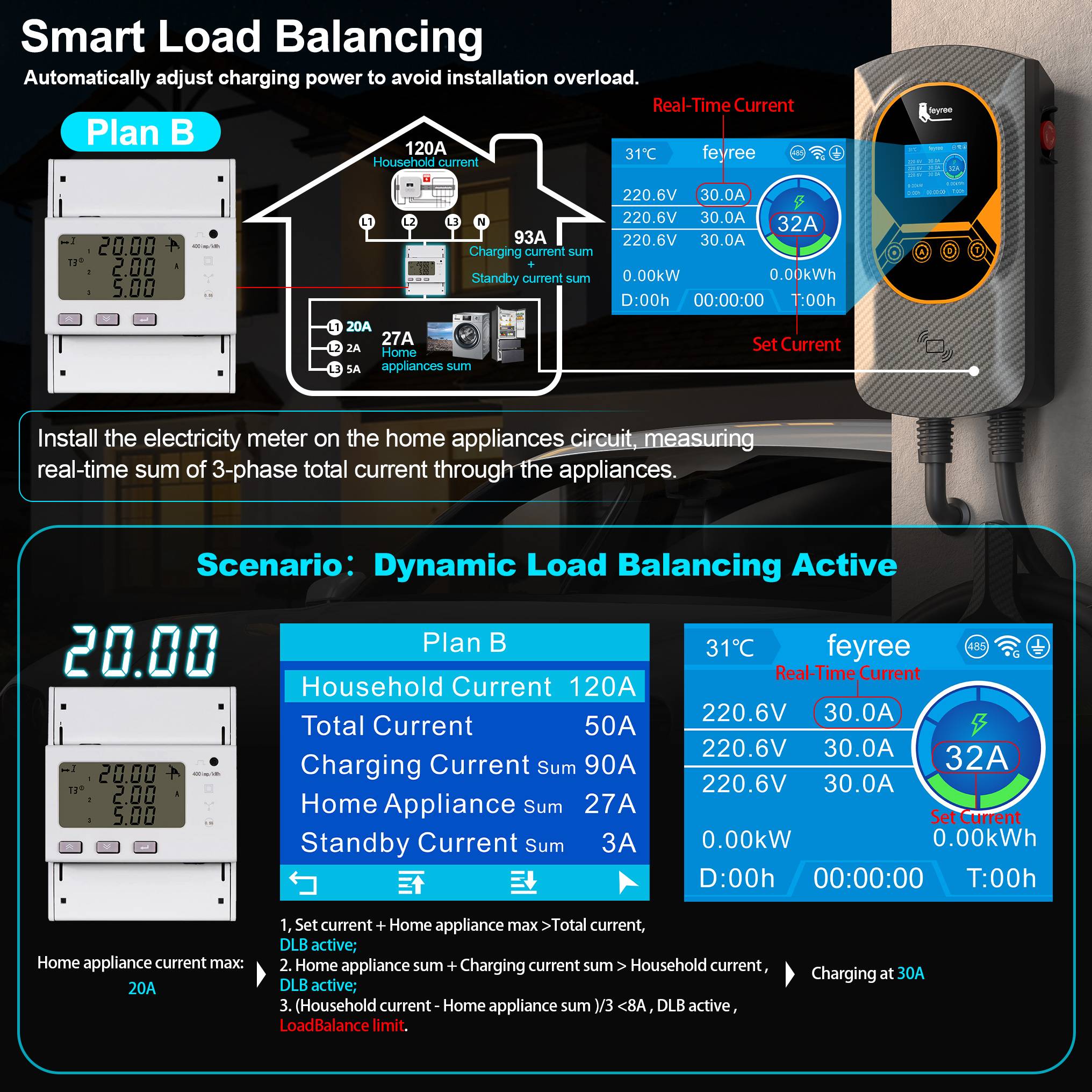

Plan B — Équilibrage de charge total triphasé

DLB surveille le courant combiné des trois phases (L1 + L2 + L3) et ajuste dynamiquement la sortie du chargeur EV. Cela garantit une utilisation maximale de l'énergie disponible sans dépasser le courant domestique maximum défini, tout en empêchant les déclenchements causés par l'utilisation simultanée d'appareils à haute puissance.

• Courant domestique (entrée utilisateur) : Courant total triphasé entrant pour usage domestique. Réglable de 8A à 999A selon vos besoins réels.
• Courant total (entrée utilisateur) : Capacité de courant maximale par phase (8A–99A). Tout excès déclenchera le disjoncteur.
• Somme du courant de charge : Courant total de charge en temps réel sur les trois phases combinées.
• Somme des appareils électroménagers : Courant total tiré par les appareils électroménagers sur les trois phases, excluant la station de charge.
• Somme du courant de veille : Capacité restante = Courant domestique − Somme des appareils − Somme de charge.
• Maximise l'utilisation de l'énergie triphasée disponible — idéal pour des environnements de charge à haute efficacité.

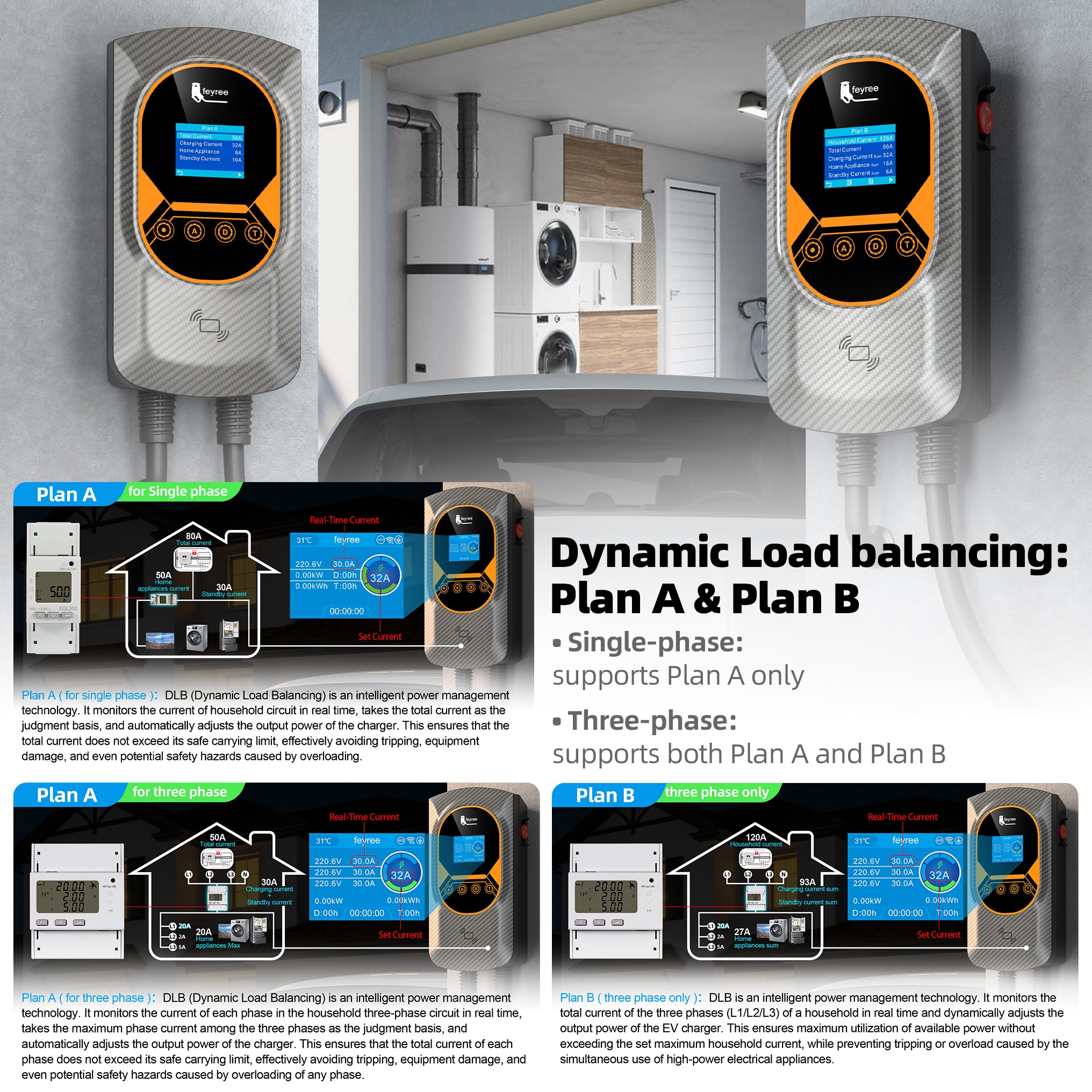

Plan A vs. Plan B : Plan A contrôle la charge en fonction du courant individuel le plus élevé — idéal pour un usage domestique typique. Le plan B contrôle en fonction de la somme totale du courant triphasé — pour les utilisateurs qui souhaitent extraire la puissance maximale disponible sur toutes les phases. Le plan B est disponible uniquement sur les installations triphasées.
